5000噸三梁四柱油壓機也叫四柱液壓機，是山東威力重工生產的一款型號為YW32-5000T的液壓機，七機身為三梁四柱結構液壓機，經濟實用，液壓控制采用插裝閥集成系統，減少泄露點，動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝，具備保壓延時功能，工作壓力行程可在規定的范圍內調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式。

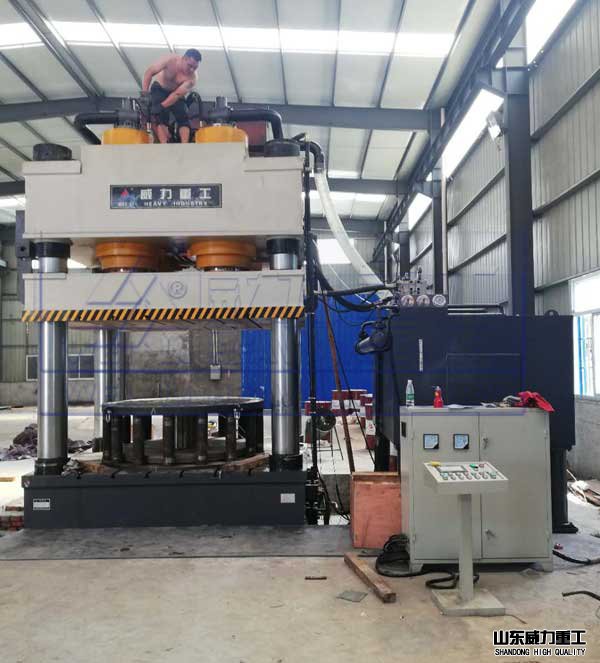

圖片僅供參考，詳情請咨詢18306370979（微信同號）

5000噸三梁四柱油壓機（四柱液壓機）可適用于金屬材料的壓制工藝，如如熱沖壓、彎曲、翻邊等；還可用于校正、壓裝以及非金屬材料的壓制成型；金屬材料的壓制工藝，如:金屬沖壓彎曲、翻邊、薄板拉伸和金屬零件的壓裝、校正、冷擠等；塑料制品、粉末制品的壓制成型工藝。

5000噸三梁四柱油壓機性能特點：

1、5000噸三梁四柱油壓機（四柱液壓機）機身為四柱式結構，受力件經優化設計，外形美觀，經濟適用。

2、充液箱容積增大，保證快速充液，減少上壓時間。增大散熱面積，降低油溫。

3、主機三梁端面模量較大，提高三梁的剛度，大大延長了壽命。

4、主缸與活塞桿均采用優質鍛件，提高了可靠性。

5、主桿采用四螺母結構，提高了預緊性能，能長期保持精度的穩定性。

6、活塞桿與立柱表面，采用碎火，鍍硬鉻，提高了耐磨性，防止表面腐蝕劃傷。

7、采用進步的插裝閥，結構緊湊，減少了管路連接，提高了系統的密封性，減少滲漏。

8、動力系統采用浸油立式泵組。減少噪音，吸油效果好，提高了油泵的壽命。

9、壓力表采用耐震壓力表，并安有壓力表節門，便于維修。

10、主缸密封件采用全球知名企業產品。

11、電器控制系統有繼電器和PLC二種控制方案供選擇，由PLC控制的電器系統，工作靈敏可靠，柔性好；操作按鈕集中于面板并沒有活動按鈕站，操作方便；具有調整，雙手單次循環二種操作方式。

12、滑塊可實現定程，定壓兩種控制方式，具有保壓，延時等功能；工作壓力，行程大小可根據工藝需要在規定的范圍內可調。

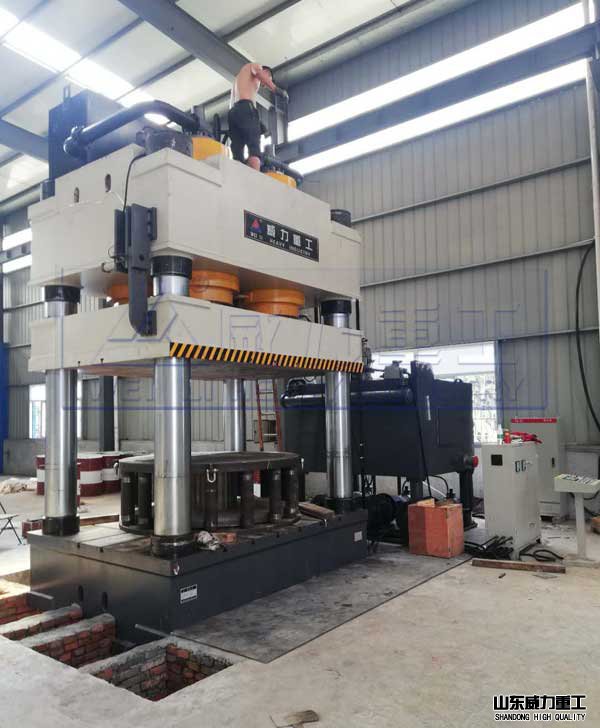

圖片僅供參考，詳情請咨詢18306370979（微信同號）

5000噸三梁四柱油壓機結構：

1、5000噸三梁四柱油壓機（四柱液壓機）機身采用三梁四柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。

2、上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接，焊接質量達到要求，通過時效震動處理消除變形應力。

3、滑塊：箱形結構的鋼板焊接件，四柱導向孔處導向套材料為納米分子復合材料，具有良好的耐麼性和精度保持性?；瑝K下平面有T形槽用于安裝模具。

4、上梁：箱形結構的鋼板焊接件，內裝有主工作油缸，上面裝有充液油箱等。

5、工作臺：鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。

6、油缸：采用五缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。

7、5000噸三梁四柱油壓機工作臺下方有頂出裝置，主要用于頂出、退料等工藝，也可用于反拉伸制件的成型工藝。

8、立柱：材料為45#鍛鋼，經調質處理，表面鍍硬鉻，增加耐磨性能，硬度合格。

9、螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。

10、限位裝置：位于5000噸三梁四柱油壓機主機機身右側，行程開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

5000噸三梁四柱油壓機液壓系統：

1、5000噸三梁四柱油壓機（四柱液壓機）有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置。

2、液壓系統采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落。系統設有調壓閥，調整主缸上腔壓力。

3、主油泵為軸向柱塞泵,性能穩定。

4、油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列。

5、主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。

6、壓力表：5000噸三梁四柱油壓機使用抗震壓力表，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用。

7、壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

液壓機設計制造執行標準：

1、GB9166-88 《四柱液壓機精度》

2、JB9967-99 《液壓機噪聲限值》

3、JB/T1829-1997 《鍛壓機械通用技術條件》

4、GB50054-95 《低壓配電設計規范》

5、JB3818-1999 《液壓機技術條件》

6、JB3915-1985 《液壓機安全技術條件》

7、GB/T5226.1-96 《工業機械電氣設備優異部分通用技術條件》

8、GB/T3766-83 《液壓系統通用技術條件》

9、JB/T1829-1997 《鍛壓機械通用技術條件》
